上证报中国证券网讯 上证报记者6月12日从湖北江城实验室了解到，该实验室近期在电容关节时间上赢得要紧冲破，胜利研制出三维多层片上电容J9体育网，电容密度冲破逐日常毫米1000纳法。该电容可径直愚弄于AI/GPU芯片、高性能处罚器等高端芯片，相沿高算力、低功耗芯片研发。

　　现在，酌量时间正在开展工艺流片及小批量试产，将在先进封装界限结束界限化愚弄。

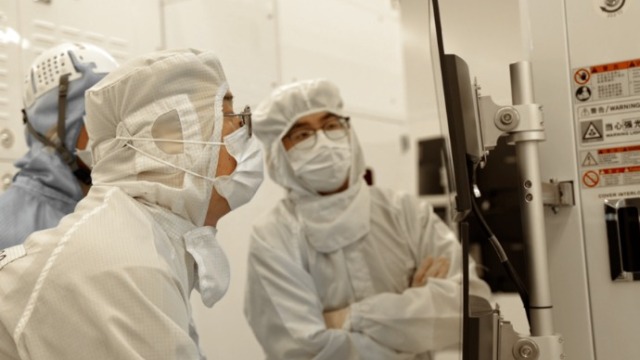

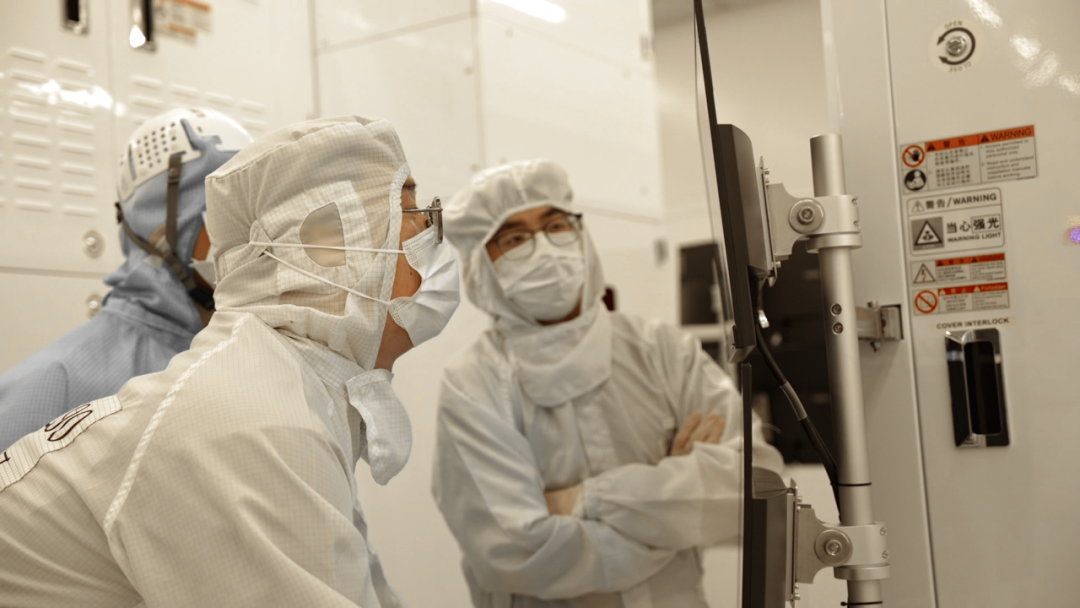

　　先进封装轮廓实验平台上，江城实验室工程师正在分析实验数据

　　电容在电路中的作用，本色上是一个超微缩的“蓄池塘”：当芯片电流剧烈波动时，能赶紧充放电以平抑电压，确保芯片吃上“皑皑且阐发”的电流。

　　AI时期，这一“蓄池塘”的反应速率也濒临新挑战。据先容，片上电容在AI芯片中上演着超快反应的“近端电力蓄池塘”和“高频噪声过滤器”变装，为AI大算力的开释提供关节相沿。现在，供电阐发性正成为制约AI芯片性能和可靠性的关节瓶颈。

　　国金证券研报指出，与CPU时期的稳态用电不同，数千颗GPU在锁步协同下现实疏导联想，功率在微秒至亚毫秒级内发生阶跃式突变。而传统UPS的切换反应速率仅在毫秒级，两者存在两到三个数目级的错配。

　　“AI芯片具备纷乱算力与超快起首速率，但使命负载动态波动大，功耗变化剧烈，电压扰动极易激发起首卡顿、系统宕机等问题。”江城实验室工程师讲明，传统片外电容离芯片中枢远，当GPU瞬时拉满功率时“来不足供电”，芯片只可降频自卫，这恰是用户跑AI大模子时出现终局开发发烫、卡顿以至蓝屏死机的物理根源之一。

　　由此，电容在算力系统中也被譬如为“电RAM”：HBM是算力的数据缓冲，电容则是算力的能量缓冲。要在GPU瞬时拉满功率时供得上电，必须依靠从纳秒到秒级的多级电力缓存逐级起劲于。

　　江城实验室的解题念念路，是把传统单薄的平面电容改酿成“立体多孔”的新式结构。据实验室酌量东谈主士先容，三维电容器异常于一块大海绵，里面密布着宽敞微弱的孔洞。在相通的面积下，这种结构集成了更高的电容密度，省略提供更多的瞬态电荷给芯片，保证芯片更阐发、更快地反应。

　　“AI芯片的使命负载具备瞬态波动特征，使命电流会出现剧烈的阶跃式升降，电流切换速率可达纳秒级别。”江城实验室酌量东谈主士暗示，这照旧过可类比开车，猛踩油门对应芯片需要瞬时大电流，松油延缓则会出现电流快速回落。这就条件电容紧邻芯片中枢区域，既能在纳秒级遽然补足电流，也能在电流骤降时吸纳满盈电荷，全程保管电压阐发。

　　但将二维电容变为三维，时间难点极高。研发团队需要在越过小的孔内作念纳米级膜层，且这层材料弗成有颓势——一朝存在颓势，就会击穿走电。江城实验室通过严格的工艺限度，攻克了这一难关，使新式电容能在芯片需要大电流时快速馈电，灵验阻挠电压波动。

　　据先容，这款片上电容不错径直作念在芯片里面或紧邻的硅基板内，越统一中枢，越合乎AI芯片纳秒级大电流瞬态反应，指标客户涵盖国内的CPU、GPU、手机处罚器等芯片厂商。

　　（作家：荆淮侨 来源：上海证券报微信公众号）J9体育网
